POS Manažér - prepojovacie káble
V tomto návode si ukážeme ako majú vyzerať prepojovacie káble k jednotlivým zariadeniam.

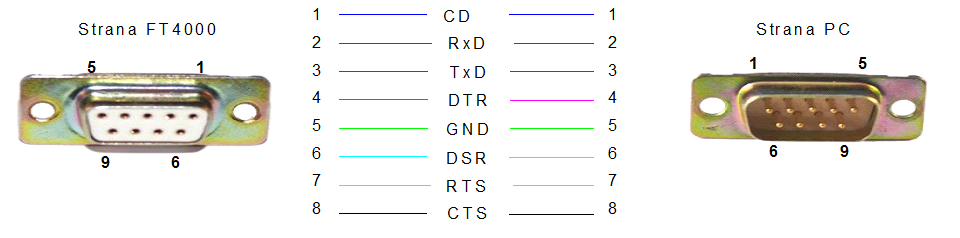

FT4000 - počítač

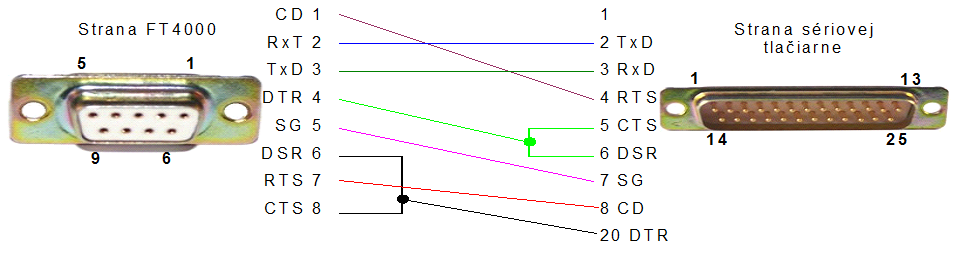

FT4000 - sériová tlačiareň

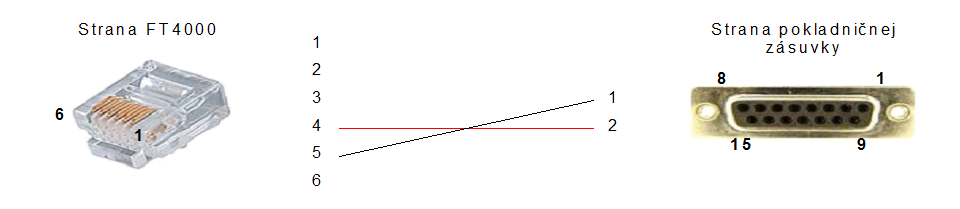

FT4000 - pokladničná zásuvka
Zapojenei nazvané 4-5.

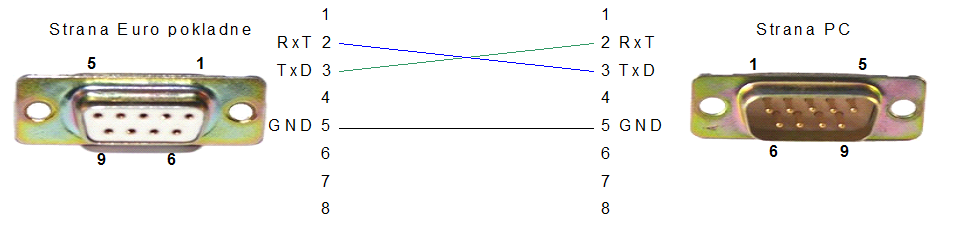

Euro registračná pokladňa - počítač

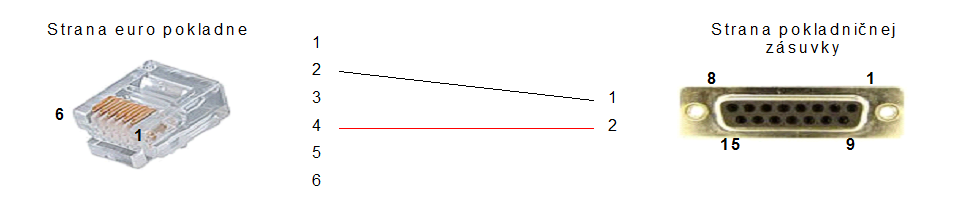

Euro registračná pokladňa - pokladničná zásuvka
Pre pokladne Euro100, Euro200 a Euro2100.
Účtenková tlačiareň (Epson, Samsung) - pokladničná zásuvka

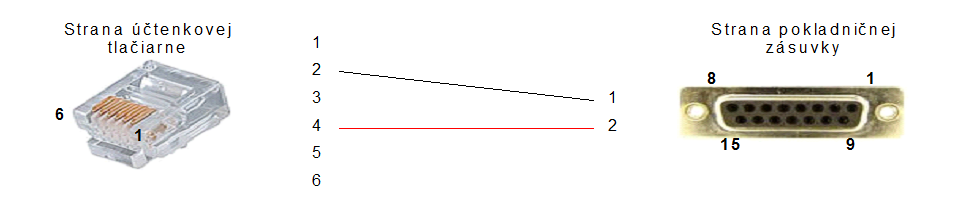

Odporúčaný variant (zapojenie nazvané 4-2):

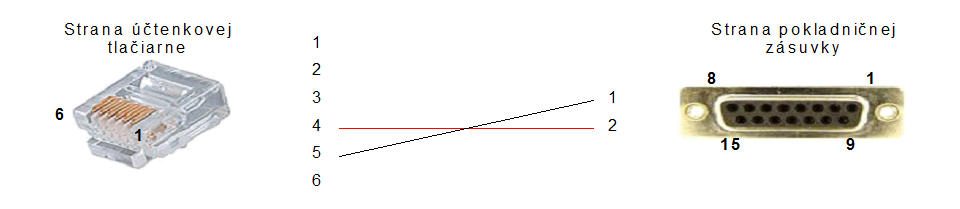

Druhý možný variant (zapojenie nazvané 4-5):
POZOR: Originál prepojovacie káble sú často robené tak, že sú spolu piny 1 a 2 na strane RS45 zapojené do pinu 1 na strane Cannon15 a piny 4 a 5 na strane RS45 sú zapojené do pinu 4 na strane Cannon15. Zapojenie takéhoto kábla medzi pokladničnú zásuvku a tlačiareň spôsobí odpálenie koncového tranzistora. Tento kábel je určený len pre zapojenie Euro pokladne a pokladničnej zásuvky.
Zapojenie Skenera k registračnej pokladni Euro
Často je potrebné k pokladni zapojiť skener. Tieto zariadenia sú rôzne, preto tu nie je zapojenie na strane skenera. Na obrázku nižšie je len zapojenie na strane pokladne (zvlášť pre pokladňu Euro2100 a zvlášť pre pokladňu Euro100/200).

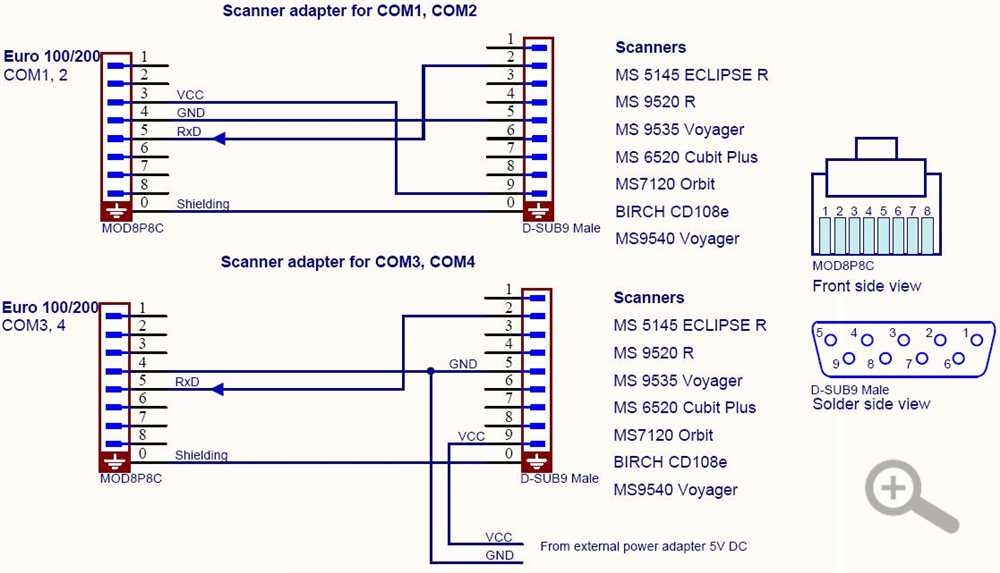

Zapojenie skenera pre registračné pokladne Euro100/200

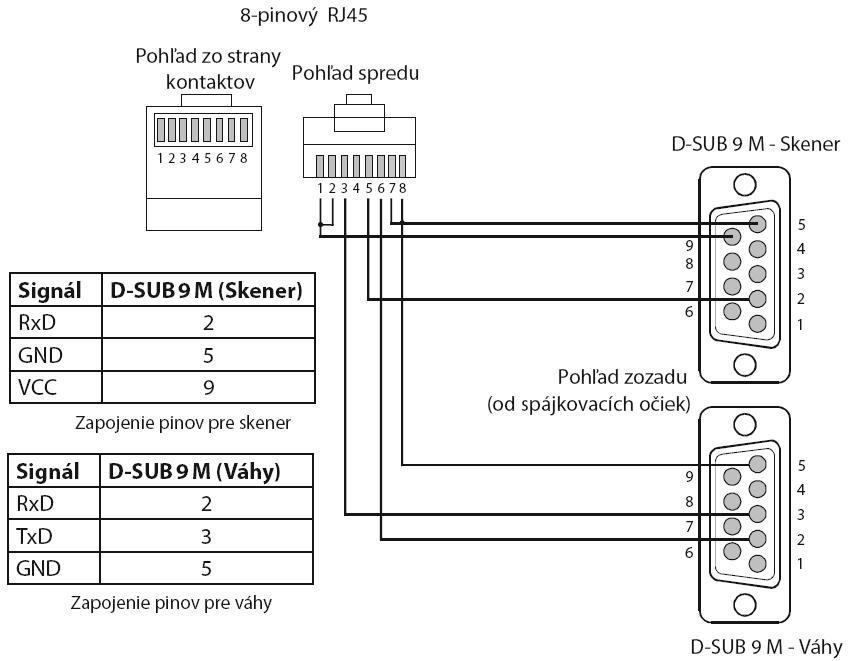

Zapojenie skenera pre registračnú pokladňu Euro2100.
POZOR: Originál prepojovacie káble sú často robené tak, že sú spolu piny 1 a 2 na strane RS45 zapojené do pinu 1 na strane Cannon15 a piny 4 a 5 na strane RS45 sú zapojené do pinu 4 na strane Cannon15. Zapojenie takéhoto kábla medzi pokladničnú zásuvku a tlačiareň spôsobí odpálenie koncového tranzistora. Tento kábel je určený len pre zapojenie Euro pokladne a pokladničnej zásuvky.
